中文
English
联系方式
深圳市千京科技发展有限公司
网址：www.qking168.com
电话：0755-84279603 84180085
邮箱： qkingkj@126.com
电话：0755-33623002 36890648
地址：广东省深圳市平湖华南国际工业城化工区M14
产品概述：
本产品为双组份有机硅胶，主要用于LED灯丝封装，光源灯珠的成型封装，本品固化后具有超高韧性和强度，对一次性LED灯丝封装，LED光源成型封装都有明显的效果。
特点：
1、韧性好，透光率高。100度30分钟，150度90分钟烘烤固化.
2、不黄变效果特佳；特别适用LED灯丝封装，成型光源封装使用。
3、耐候性佳，抗UV耐黄变性能优秀，能在-60℃～250℃下长期于户外使用；
应用范围：灯丝成型封装，光源成型封装
物理性质及技术数据：
| 固化前性能 | QK-9010A | QK-9010B |
| 外观 Appearance | 无色透明液体 | 无色透明液体 |
| 粘度 Viscosity (mPa.s/25℃) | 6500 | 13000 |
| 混合比例 Mix Ratio by Weight | 1:1 | |
| 混合粘度 Viscosity after Mixed | 9000-9500 | |
| 可操作时间 Working Time | >10h@ 25℃ | |
| 固化后性能 （固化条件：100℃/30Min+150℃/1.5H） | |
| 硬度 Hardness（Shore A） | 40-45A |
| 拉伸强度 Tensile Strength（M Pa） | >3.5 |
| 热膨胀系数CTE（ppm/℃) | 280 |
| 折光指数 Refractive Index | 1.41 |
| 透光率Transmittance (450nm、2mm) | >92% |
操作说明：
1、取本产品按质量比A：B=1：1配比，搅拌均匀。
2、真空脱泡（15torr，10min）或离心搅拌机脱泡至肉眼观察无泡为止。

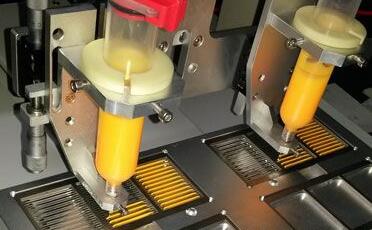

3、点胶前支架需120℃适当除湿后点胶，静置10Min后分段固化。
包装规格：
QK-9010A组分：1kg QK-9100B组分：1kg (也可以按照客户要求包装)
注意事项：
1、原装A、B分开密闭存放于阴凉、通风、室内30℃以下；保质期6个月。
2、此类产品属非危险品，可按一般化学品运输。
3、A、B组分均须密封保存，开封后未使用完仍须盖封避免接触空气中的湿气。
4、QK-9010A/B为加成型有机硅胶，须避免接触N、P、S、炔与二烯及铅、锡、镉、汞及重金属，以防造成硬化不完全或不能硬化的情况。被灌封的表面在灌封前必须加以清洁。底涂不可与胶料直接混合，应先待底涂干后，再用本胶灌封。
温馨提示：
1、本文件所载是我司认为可靠的资料，所载内容、产品性能改良、产品规格等在没有预告的情况下可能会有所改变。
2、本文件所提供的信息是我们在实验室和实践中所获得的认识，具有一定的参考。 但由于使用 本产品的条件和方法非我们所能控制，所以务必在使用前进行测试评估。
3、产品的部分性能参数可根据客户的要求作专门调整，如有需要，可与技术部工程师联系。
