　　LED封装方法、材料、结构和工艺的选择主要由芯片结构、光电/机械特性、具体应用和成本等因素决定。经过40多年的发展，LED封装先后经历了支架式(Lamp LED)、贴片式(SMD LED)、功率型LED(Power LED)等发展阶段。随着芯片功率的增大，特别是固态照明技术发展的需求，对LED封装的光学、热学、电学和机械结构等提出了新的、更高的要求。为了有效地降低封装热阻，提高出光效率，必须采用全新的技术思路来进行封装设计。
　　一、大功率LED高导热导电银胶
Uninwell International QK-6880系列导电银胶是IED生产封装中不可或缺的一种胶水，其对导电银胶的要求是导电、导热性能要好，剪切强度要大，并且粘结力要强。
Uninwell International作为世界高端电子胶粘剂的领导品牌，Uninwell International导电银胶、导电银浆、贴片红胶、底部填充胶、TUFFY胶、LCM密封胶、UV胶、异方性导电胶ACP、太阳能电池导电浆料等系列电子胶粘剂具有最高的产品性价比。Uninwell International导电银胶具有导电性好、剪切力强、流变性也很好、并且吸潮性低。特别适合大功率高亮度LED的封装。

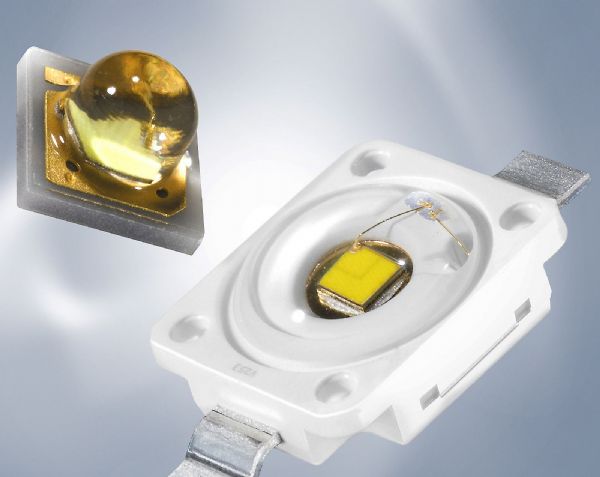

　　二、大功率LED封装关键技术
大功率LED封装主要涉及光、热、电、结构与工艺等方面，这些因素彼此既相互独立，又相互影响。其中，光是LED封装的目的，热是关键，电、结构与工艺是手段，而性能是封装水平的具体体现。从工艺兼容性及降低生产成本而言，LED封装设计应与芯片设计同时进行，即芯片设计时就应该考虑到封装结构和工艺。否则，等芯片制造完成后，可能由于封装的需要对芯片结构进行调整，从而延长了产品研发周期和工艺成本，有时甚至不可能。
具体而言，大功率LED封装的关键技术包括：
（一）低热阻封装工艺
对于现有的LED光效水平而言，由于输入电能的80％左右转变成为热量，且LED芯片面积小，因此，芯片散热是LED封装必须解决的关键问题。主要包括芯片布置、封装材料选择（基板材料、热界面材料）与工艺、热沉设计等。
LED封装热阻主要包括材料（散热基板和热沉结构）内部热阻和界面热阻。散热基板的作用就是吸收芯片产生的热量，并传导到热沉上，实现与外界的热交换。常用的散热基板材料包括硅、金属（如铝，铜）、陶瓷（如Al2O3，AlN，SiC）和复合材料等。如Nichia公司的第三代LED采用CuW做衬底，将1mm芯片倒装在CuW衬底上，降低了封装热阻，提高了发光功率和效率；Lamina Ceramics公司则研制了低温共烧陶瓷金属基板，并开发了相应的LED封装技术。该技术首先制备出适于共晶焊的大功率LED芯片和相应的陶瓷基板，然后将LED芯片与基板直接焊接在一起。由于该基板上集成了共晶焊层、静电保护电路、驱动电路及控制补偿电路，不仅结构简单，而且由于材料热导率高，热界面少，大大提高了散热性能，为大功率LED阵列封装提出了解决方案。
在LED使用过程中，辐射复合产生的光子在向外发射时产生的损失，主要包括三个方面：芯片内部结构缺陷以及材料的吸收；光子在出射界面由于折射率差引起的反射损失；以及由于入射角大于全反射临界角而引起的全反射损失。因此，很多光线无法从芯片中出射到外部。通过在芯片表面涂覆一层折射率相对较高的透明胶层(灌封胶)，由于该胶层处于芯片和空气之间，从而有效减少了光子在界面的损失，提高了取光效率。此外，灌封胶的作用还包括对芯片进行机械保护，应力释放，并作为一种光导结构。因此，要求其透光率高，折射率高，热稳定性好，流动性好，易于喷涂。为提高LED封装的可靠性，还要求灌封胶具有低吸湿性、低应力、耐老化等特性。目前常用的灌封胶包括环氧树脂和硅胶。硅胶由于具有透光率高，折射率大，热稳定性好，应力小，吸湿性低等特点，明显优于环氧树脂，在大功率LED封装中得到广泛应用，但成本较高。研究表明，提高硅胶折射率可有效减少折射率物理屏障带来的光子损失，提高外量子效率，但硅胶性能受环境温度影响较大。随着温度升高，硅胶内部的热应力加大，导致硅胶的折射率降低，从而影响LED光效和光强分布。
荧光粉的作用在于光色复合，形成白光。其特性主要包括粒度、形状、发光效率、转换效率、稳定性（热和化学）等，其中，发光效率和转换效率是关键。研究表明，随着温度上升，荧光粉量子效率降低,出光减少，辐射波长也会发生变化，从而引起白光LED色温、色度的变化，较高的温度还会加速荧光粉的老化。原因在于荧光粉涂层是由环氧或硅胶与荧光粉调配而成，散热性能较差，当受到紫光或紫外光的辐射时，易发生温度猝灭和老化，使发光效率降低。此外，高温下灌封胶和荧光粉的热稳定性也存在问题。由于常用荧光粉尺寸在1um以上，折射率大于或等于1.85，而硅胶折射率一般在1.5左右。由于两者间折射率的不匹配，以及荧光粉颗粒尺寸远大于光散射极限（30nm），因而在荧光粉颗粒表面存在光散射，降低了出光效率。通过在硅胶中掺入纳米荧光粉，可使折射率提高到1.8以上，降低光散射，提高LED出光效率（10％-20％），并能有效改善光色质量。
传统的荧光粉涂敷方式是将荧光粉与灌封胶混合，然后点涂在芯片上。由于无法对荧光粉的涂敷厚度和形状进行精确控制，导致出射光色彩不一致，出现偏蓝光或者偏黄光。而Lumileds公司开发的保形涂层技术可实现荧光粉的均匀涂覆，保障了光色的均匀性。但研究表明，当荧光粉直接涂覆在芯片表面时，由于光散射的存在，出光效率较低。
1、引脚式（Lamp）LED封装
引脚式封装就是常用的?3－5mm封装结构。一般用于电流较小（20－30mA），功率较低（小于0.1W）的LED封装。主要用于仪表显示或指示，大规模集成时也可作为显示屏。其缺点在于封装热阻较大（一般高于100K/W），寿命较短。
2、表面组装（贴片）式（SMT－LED）封装
表面组装技术（SMT）是一种可以直接将封装好的器件贴、焊到PCB表面指定位置上的一种封装技术。具体而言，就是用特定的工具或设备将芯片引脚对准预先涂覆了粘接剂和焊膏的焊盘图形上，然后直接贴装到未钻安装孔的PCB 表面上，经过波峰焊或再流焊后，使器件和电路之间建立可靠的机械和电气连接。SMT技术具有可靠性高、高频特性好、易于实现自动化等优点，是电子行业最流行的一种封装技术和工艺。
3、板上芯片直装式（COB）LED封装
COB是Chip On Board（板上芯片直装）的英文缩写，是一种通过Uninwell International -6886系列粘胶剂或焊料将LED芯片直接粘贴到PCB板上，再通过引线键合实现芯片与PCB板间电互连的封装技术。PCB板可以是低成本的FR－4材料（玻璃纤维增强的环氧树脂），也可以是高热导的金属基或陶瓷基复合材料（如铝基板或覆铜陶瓷基板等）。而引线键合可采用高温下的热超声键合（金丝球焊）和常温下的超声波键合（铝劈刀焊接）。COB技术主要用于大功率多芯片阵列的LED封装，同SMT相比，不仅大大提高了封装功率密度，而且降低了封装热阻（一般为6-12W/m.K）。
4、系统封装式（SiP）LED封装
SiP（System in Package）是近几年来为适应整机的便携式发展和系统小型化的要求，在系统芯片System on Chip基础上发展起来的一种新型封装集成方式。对SiP－LED而言，不仅可以在一个封装内组装多个发光芯片，还可以将各种不同类型的器件（如电源、控制电路、光学微结构、传感器等）集成在一起，构建成一个更为复杂的、完整的系统。同其他封装结构相比，SiP具有工艺兼容性好（可利用已有的电子封装材料和工艺），集成度高，成本低，可提供更多新功能，易于分块测试，开发周期短等优点。按照技术类型不同，SiP可分为四种：芯片层叠型，模组型，MCM型和三维(3D)封装型。

　　目前，高亮度LED器件要代替白炽灯以及高压汞灯，必须提高总的光通量，或者说可以利用的光通量。而光通量的增加可以通过提高集成度、加大电流密度、使用大尺寸芯片等措施来实现。而这些都会增加LED的功率密度，如散热不良，将导致LED芯片的结温升高，从而直接影响LED器件的性能（如发光效率降低、出射光发生红移，寿命降低等）。多芯片阵列封装是目前获得高光通量的一个最可行的方案，但是LED阵列封装的密度受限于价格、可用的空间、电气连接，特别是散热等问题。由于发光芯片的高密度集成，散热基板上的温度很高，必须采用有效的热沉结构和合适的封装工艺。常用的热沉结构分为被动和主动散热。被动散热一般选用具有高肋化系数的翅片，通过翅片和空气间的自然对流将热量耗散到环境中。该方案结构简单，可靠性高，但由于自然对流换热系数较低，只适合于功率密度较低，集成度不高的情况。对于大功率LED封装，必须采用主动散热，如翅片＋风扇、热管、液体强迫对流、微通道致冷、相变致冷等。

在系统集成方面，台湾新强光电公司采用系统封装技术(SiP)，并通过翅片＋热管的方式搭配高效能散热模块，研制出了72W、80W的高亮度白光LED光源。由于封装热阻较低（4.38℃/W），当环境温度为25℃时，LED结温控制在60℃以下，从而确保了LED的使用寿命和良好的发光性能。而华中科技大学则采用COB封装和微喷主动散热技术，封装出了220W和1500W的超大功率LED白光光源。
（二）封装大生产技术
晶片键合技术是指芯片结构和电路的制作、封装都在晶片上进行，封装完成后再进行切割，形成单个的芯片；与之相对应的芯片键合是指芯片结构和电路在晶片上完成后，即进行切割形成芯片，然后对单个芯片进行封装（类似现在的LED封装工艺）。很明显，晶片键合封装的效率和质量更高。由于封装费用在LED器件制造成本中占了很大比例，因此，改变现有的LED封装形式（从芯片键合到晶片键合），将大大降低封装制造成本。此外，晶片键合封装还可以提高LED器件生产的洁净度，防止键合前的划片、分片工艺对器件结构的破坏，提高封装成品率和可靠性，因而是一种降低封装成本的有效手段。

　　此外，对于大功率LED封装，必须在芯片设计和封装设计过程中，尽可能采用工艺较少的封装形式（Package-less Packaging），同时简化封装结构，尽可能减少热学和光学界面数，以降低封装热阻，提高出光效率。
